亞運新場館·富陽銀湖體育中心，展現山水靈動之美

2023-03-20閱讀：3513次

600多年前，元代大畫家黃公望結廬終老于富春江畔，并留下了耗時七年之久、素有“畫中之蘭亭”美譽的《富春山居圖》。當《富春山居圖》“活”過來，是一種怎樣的景致？

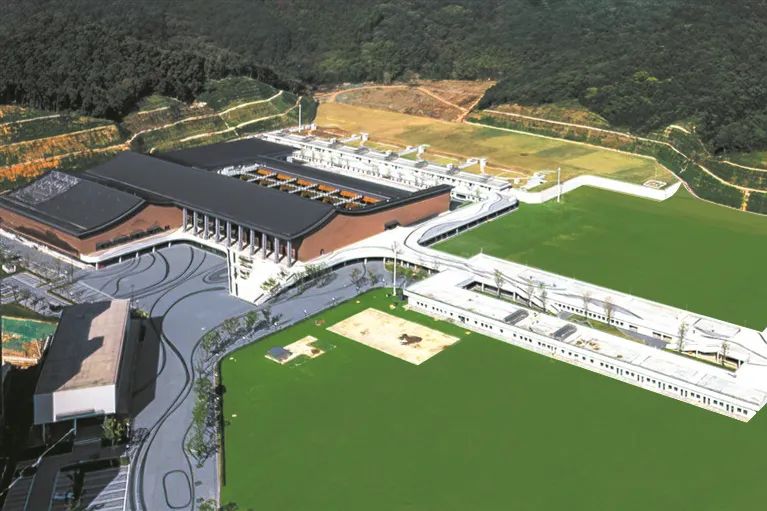

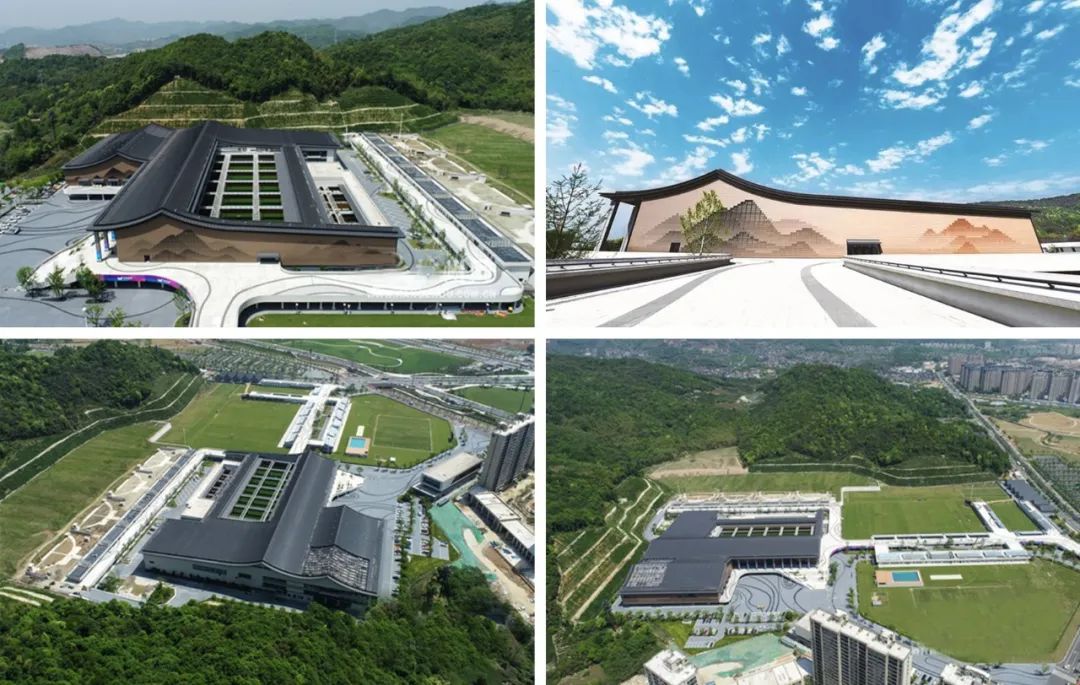

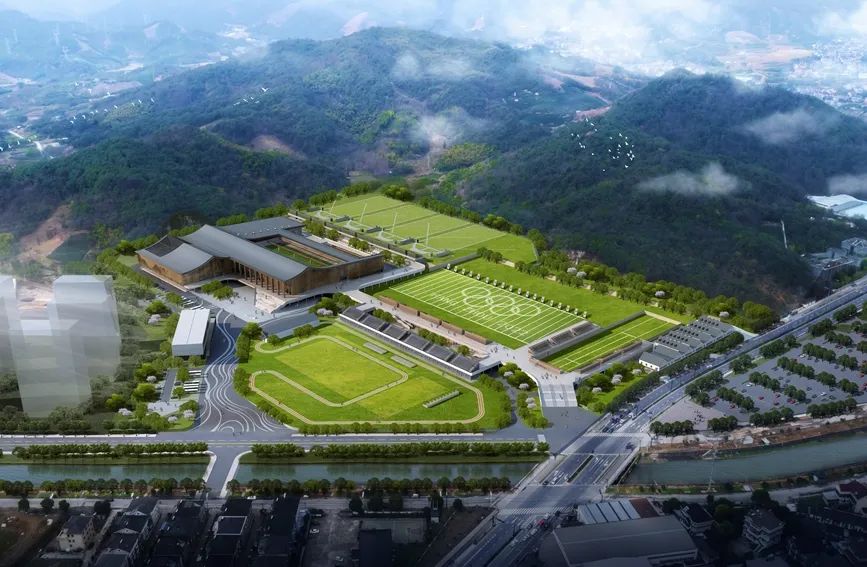

杭州富陽銀湖體育中心——一座輪廓為山形的建筑，三面環山，一面臨水，與周邊的自然山水完美融為一體。它是杭州亞運會12個新建場館之一，屆時將舉行射擊、射箭和現代五項三大賽事，預計將產生47塊金牌。場館總占地面積28萬平方米，建筑面積約8.3萬平方米。

富陽銀湖體育中心五項館（包括射擊決賽館、擊劍預賽館、擊劍決賽館、射擊10/20/50米館、射擊移動靶館），戶外（飛碟場、射箭賽場、馬術場）各區域選用了銳豐智能"RF"VK210線陣列揚聲器系統、TX多功能系列音箱、MH212C同軸點聲源音箱、以及周邊設備等產品。

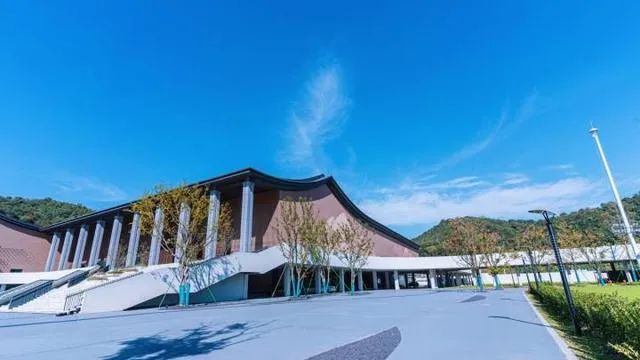

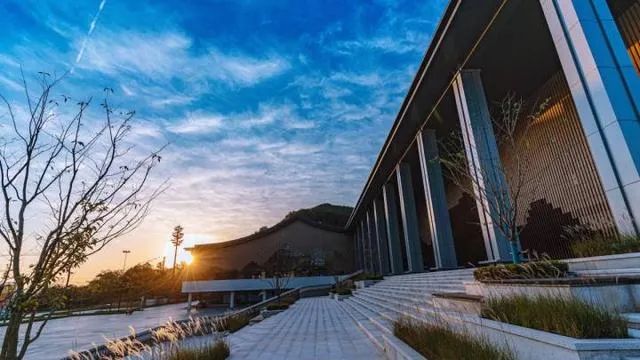

富陽銀湖區塊多山，連綿的山脈將富春山水中的“奇山”詮釋得淋漓盡致。富陽銀湖體育中心的場館設計正是從《富春山居圖》尾段的山形輪廓中取材，并采用傳統飛檐斗拱的建構理念，微微反曲的屋頂懸挑而出，充分向外舒展。走近細看，回環曲折的廊道、綿延向上的臺階、弧線優美的坡地，利用山、水、樹、草、建筑、雕塑等多重元素，營造了一個開合有致、深邃含蓄的中國園林式景觀空間。

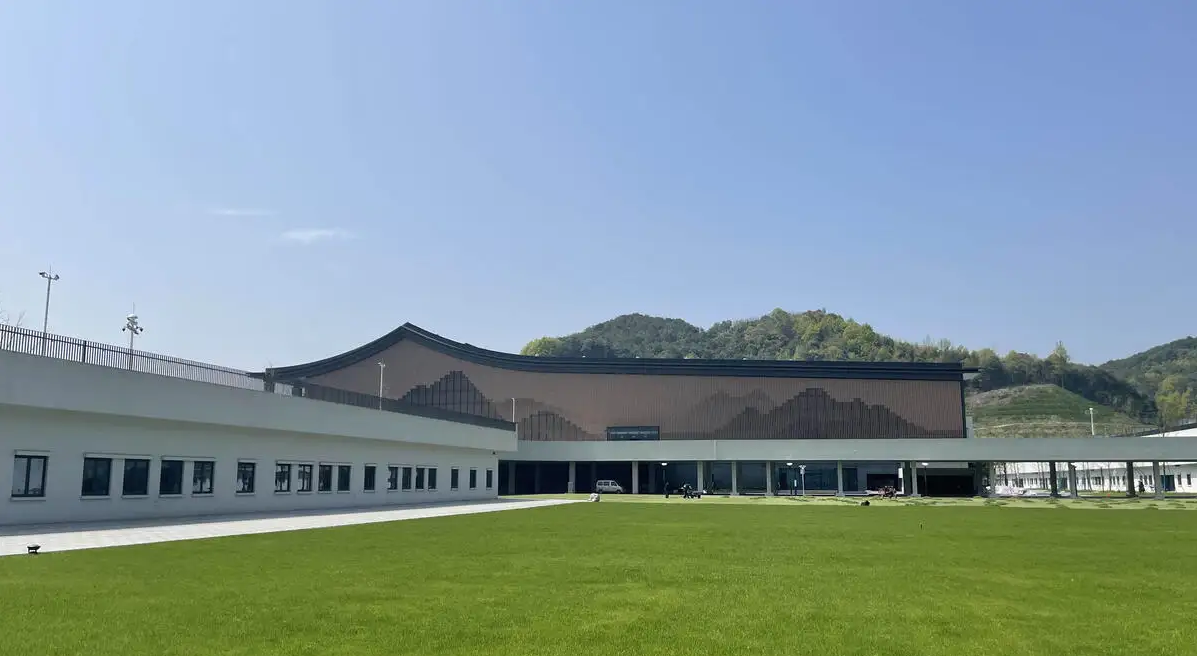

射擊綜合館東側及南側幕墻——由34000多塊鋁合金單元格柵組成，每片格柵都預設特定的轉軸角度，通過數字模擬、編號管理、模數控制等工序，“百葉為筆，陽光為墨”，用不同的投影面積勾繪出一幅“活”的富春山居圖。

在陽光照射下，會呈現出一幅光影效果的《富春山居圖》，隨著太陽角度的變換，畫作也會有所不同。不僅如此，每一片百葉后還隱藏著一條自主研發的角度可調的截光槽，每一條燈槽裝著一盞智能光學發光體，映射至每片百葉葉端上。

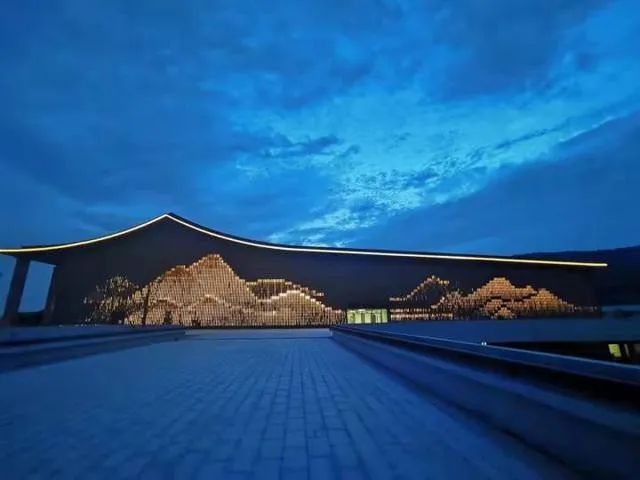

當夜幕降臨時，可以由多媒體控制程序控制形成一幅靈動的《富春山居圖》，加上與周邊山脈交相呼應的人字形屋頂，以及館內天花板上200米長的“江水燈帶”，盡顯富春山水意境靈動之美。

射箭賽場

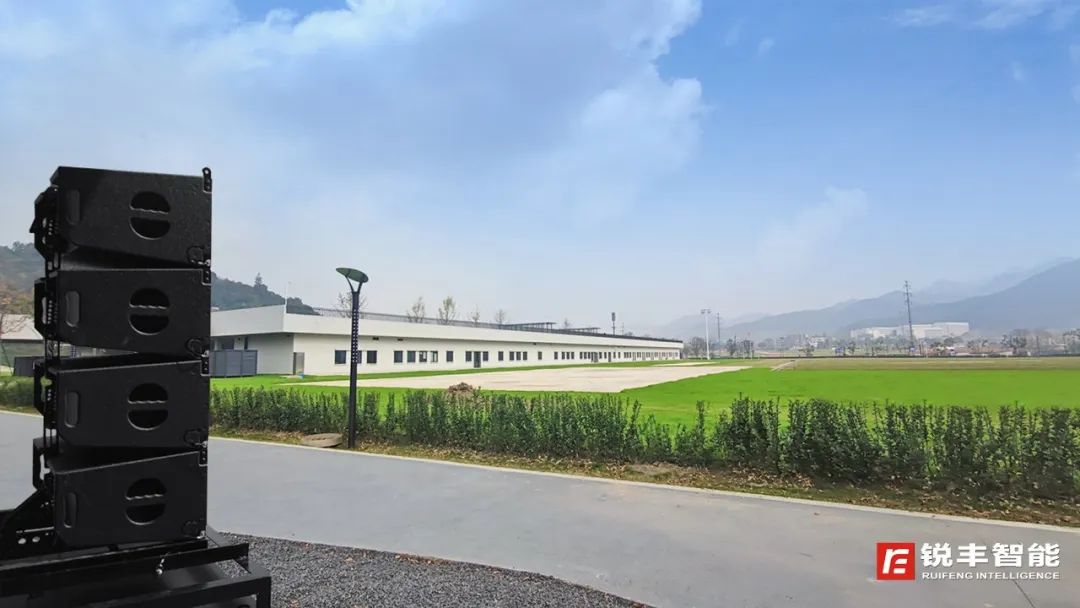

▲VK210雙10寸二分頻二驅動線陣列音箱

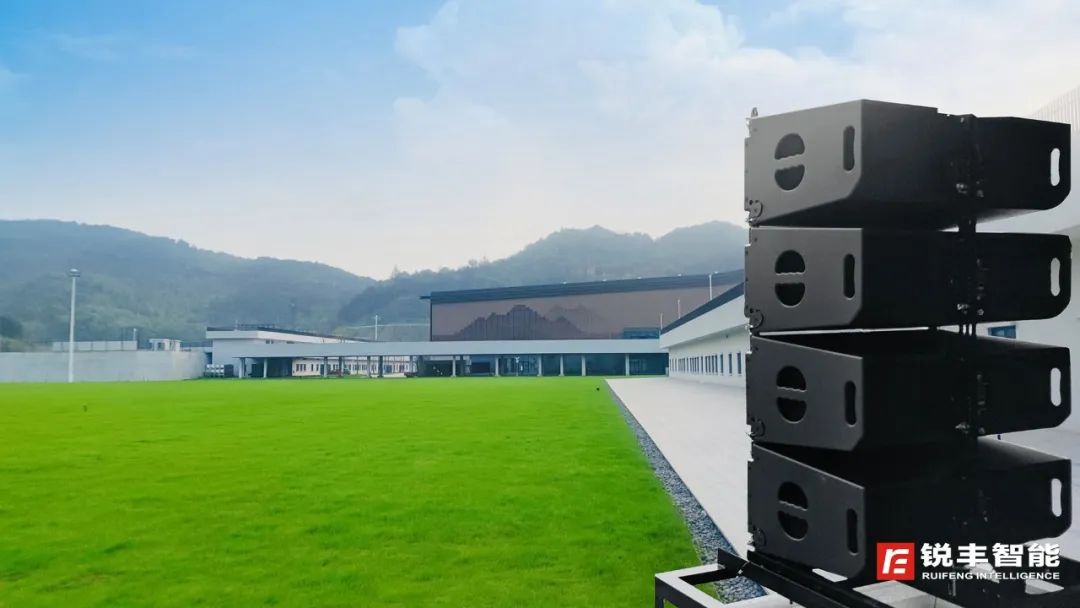

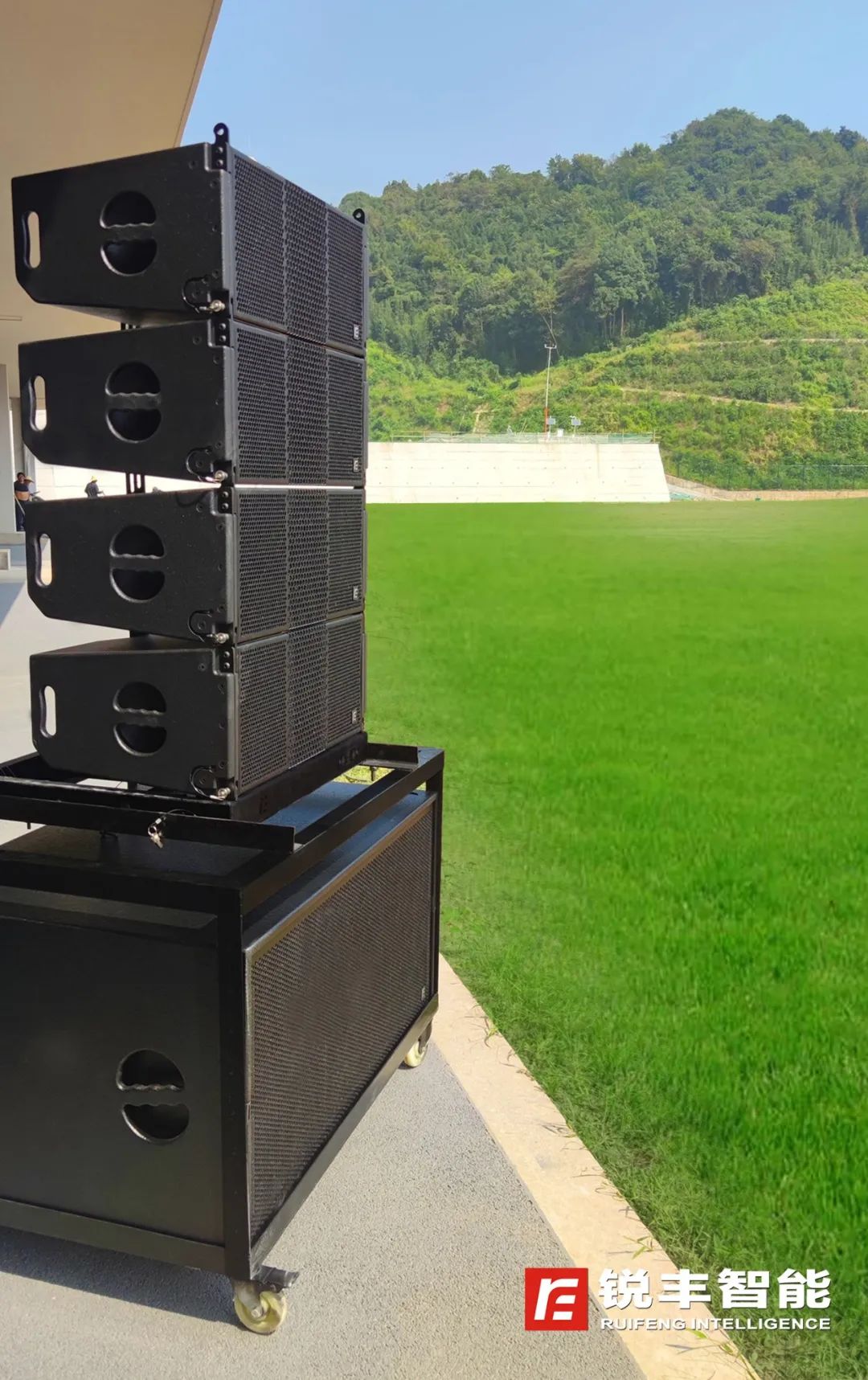

富陽銀湖體育中心的戶外（飛碟場、射箭賽場、馬術場）各區域選用了"RF"VK210線陣列揚聲器系統。場地具有面積大、空曠、遠距離擴聲的特點，擴聲設計以多組線陣列音箱VK210+WA218（4+1）地面堆疊的組合方式，分別等距離擺放在比賽場地寬的一側進行擴聲，保證能夠均勻覆蓋比賽場地及聽眾每一個區域；VK210是一款緊湊設計的線陣列音箱，具有90º×10º恒指向平面波導技術號筒，能提供高清晰度和大聲壓級高穿透力的指向性覆蓋；搭配WA218雙18寸超低音箱，保證音樂播放時頻率響應動態范圍得到更寬闊的擴展。

飛碟場

▲VK210 雙10寸二分頻二驅動線陣列音箱

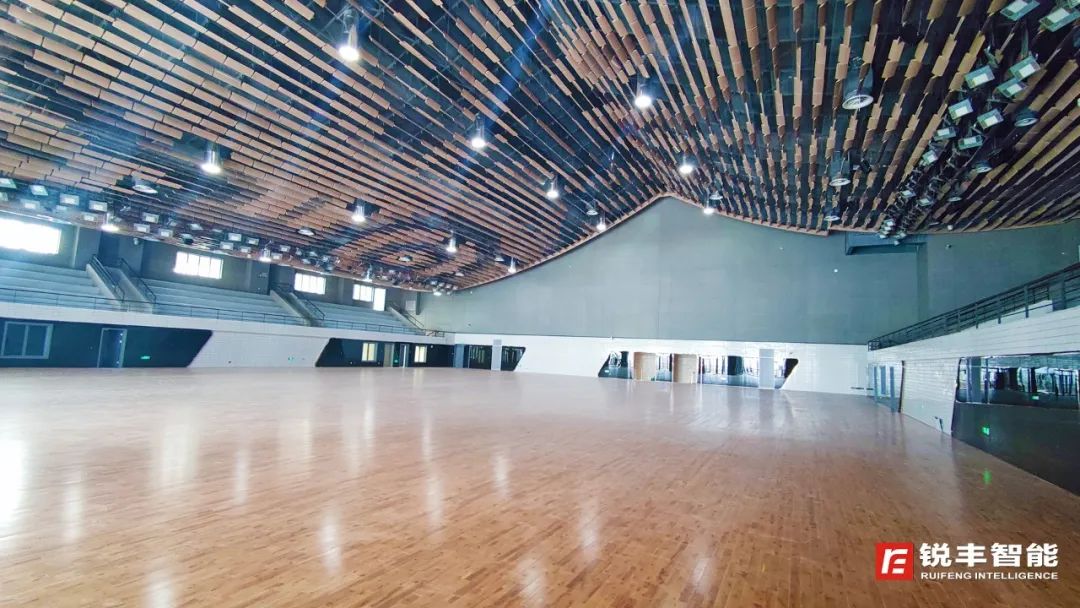

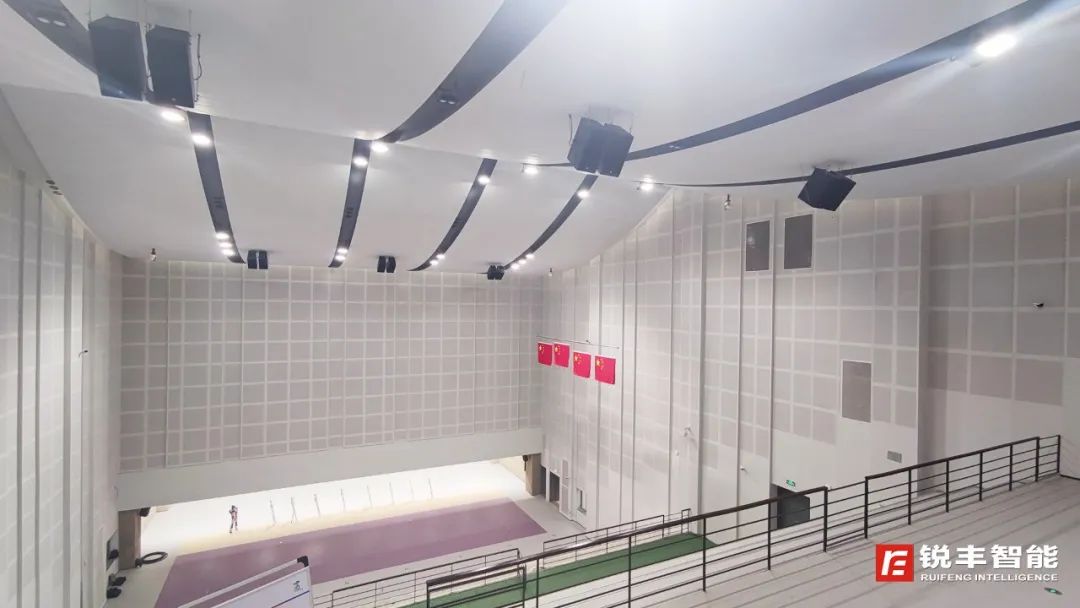

射擊決賽館

射擊決賽館承擔10m、25m、50m步手槍比賽的決賽。比賽場地長59m，寬20m，高7.7m。除飛碟、移動靶外的所有射擊比賽決賽都在射擊決賽館進行，將產生18塊金牌，共設置活動看臺座椅1188個。

射擊比賽噪聲較高，考慮噪聲隔離和室內混響時間控制相結合，采用可吸聲的墻面和全頻域吸聲結構。射擊決賽館為比賽場館，語言擴聲為主，因此參考國家標準《廳堂、體育場館擴聲系統設計規范》GBT28049-2011中體育館擴聲系統聲學特性指標一級的要求進行設計。

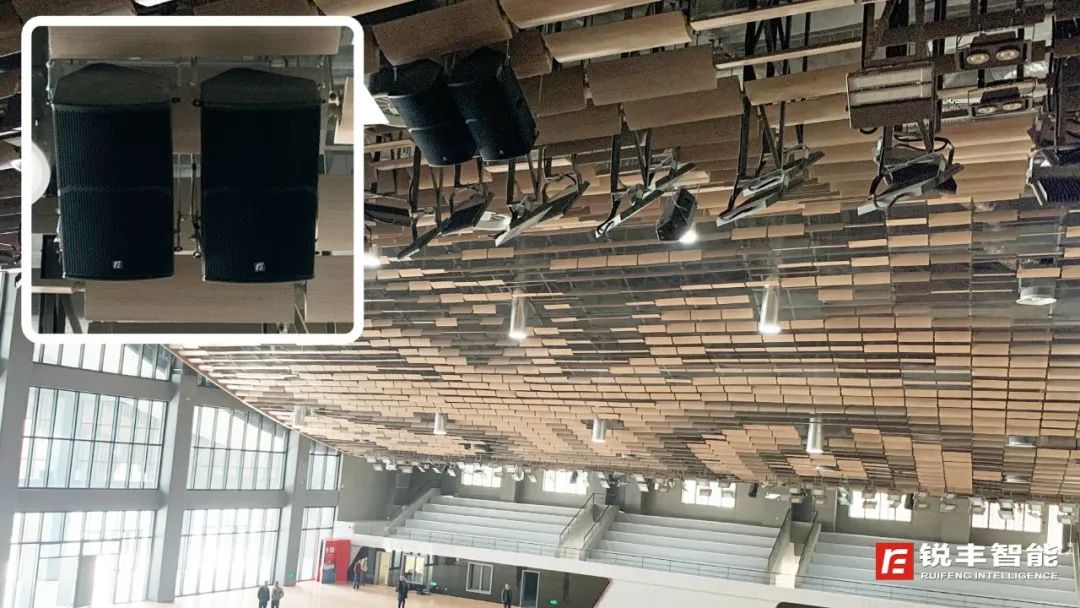

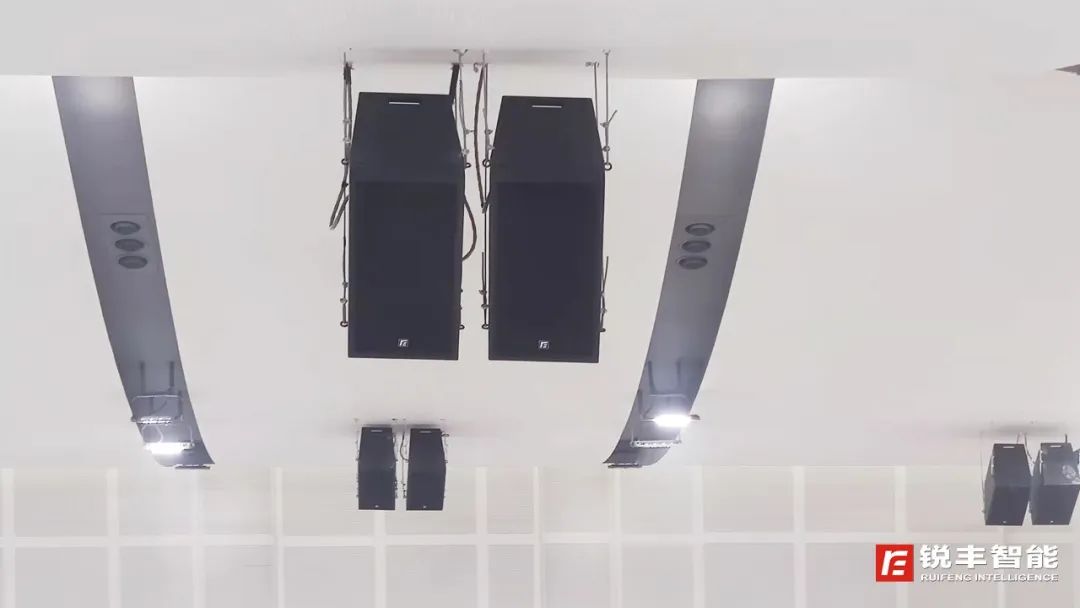

▲MH212C 雙12寸三分頻二驅動同軸點聲源音箱

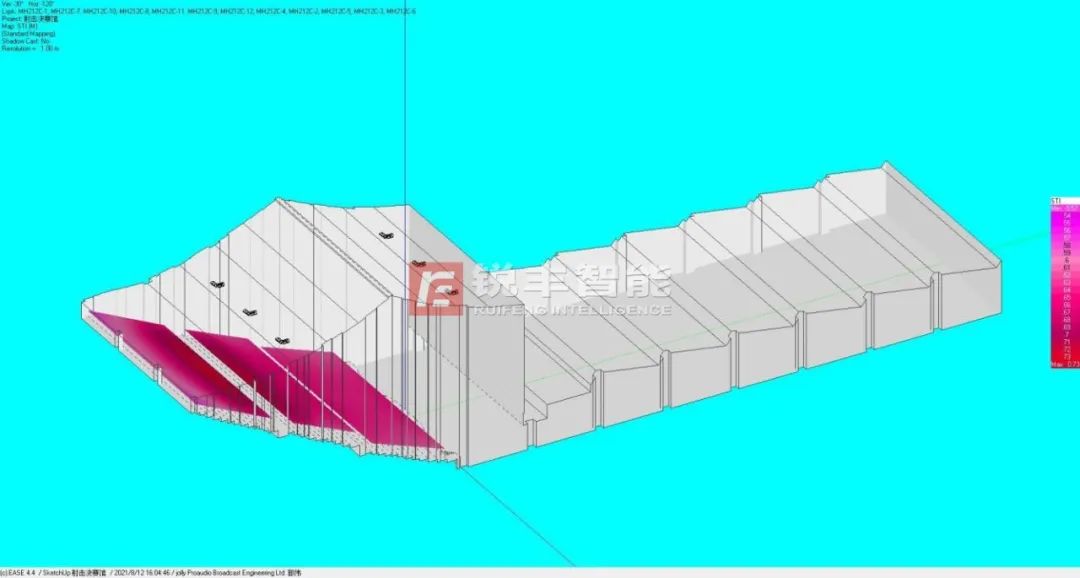

射擊決賽館RaSTI快速語言傳輸指數分布圖

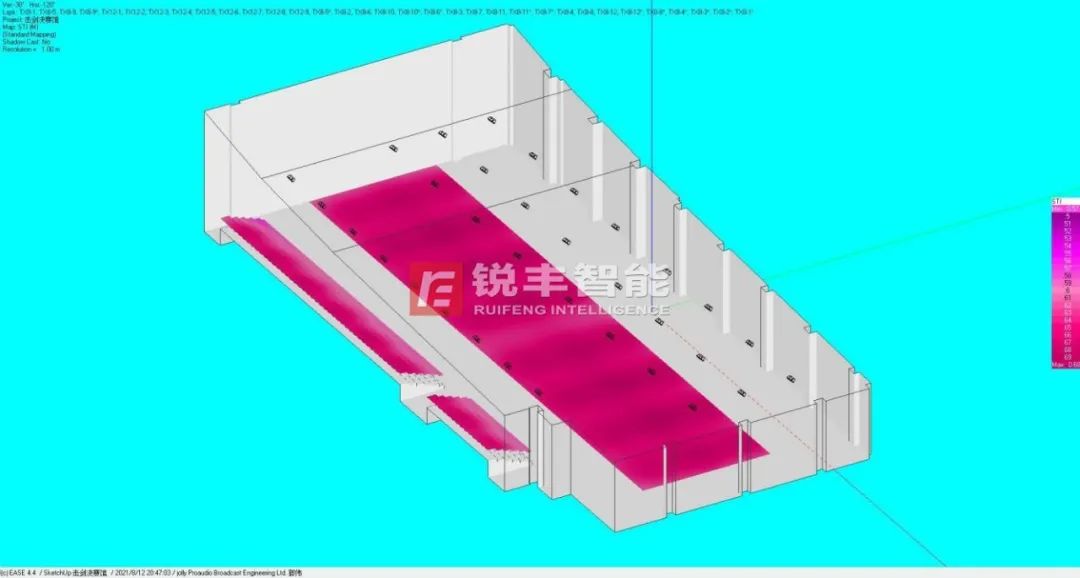

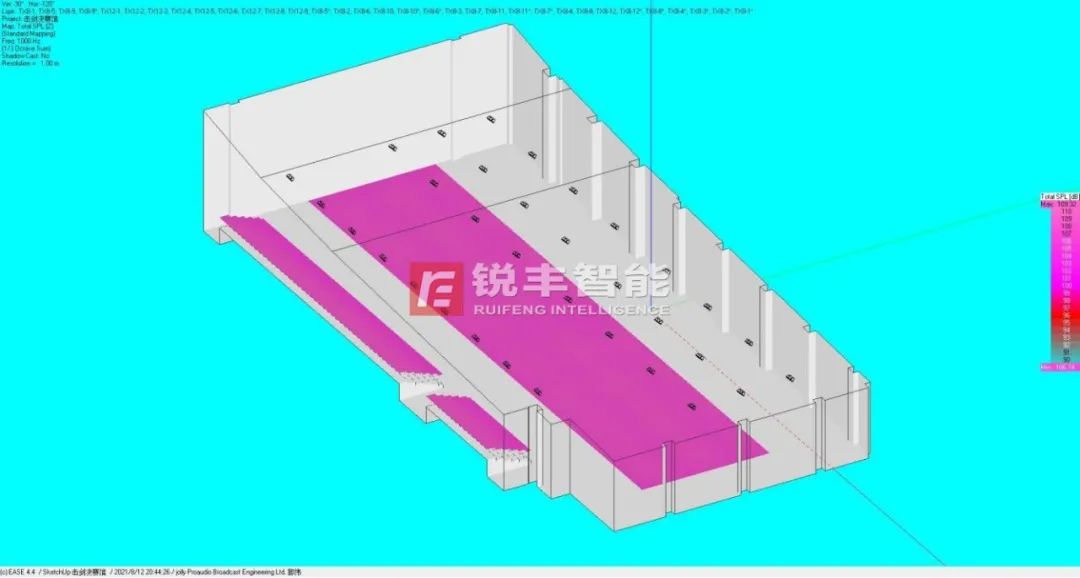

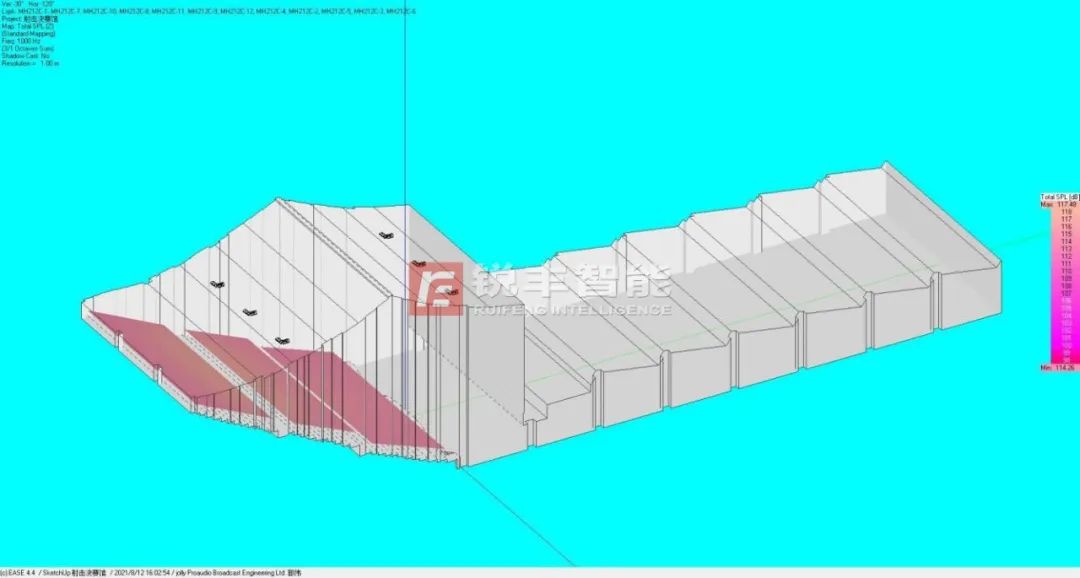

1000Hz總聲壓級分布圖

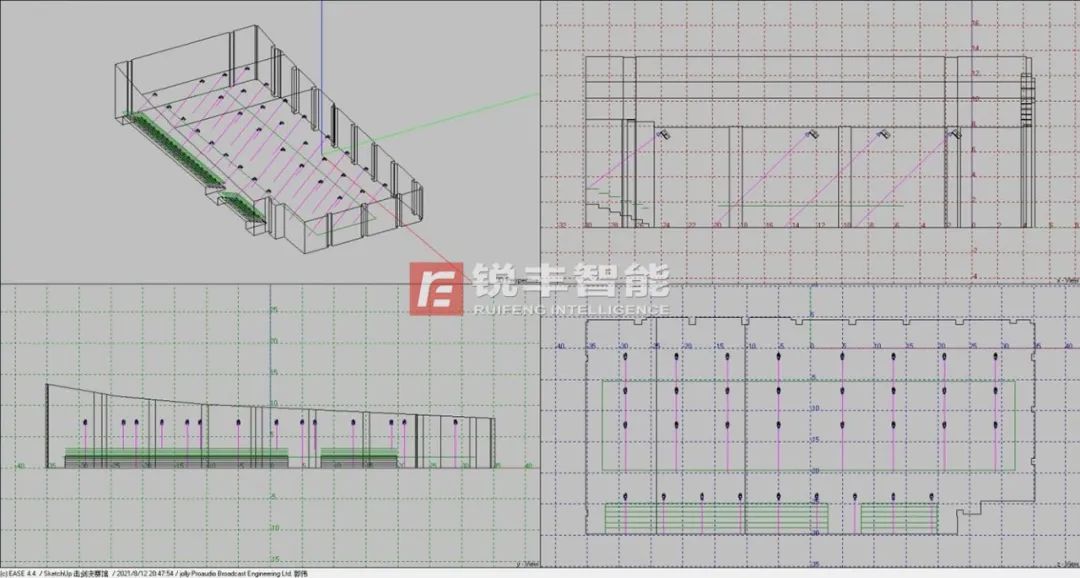

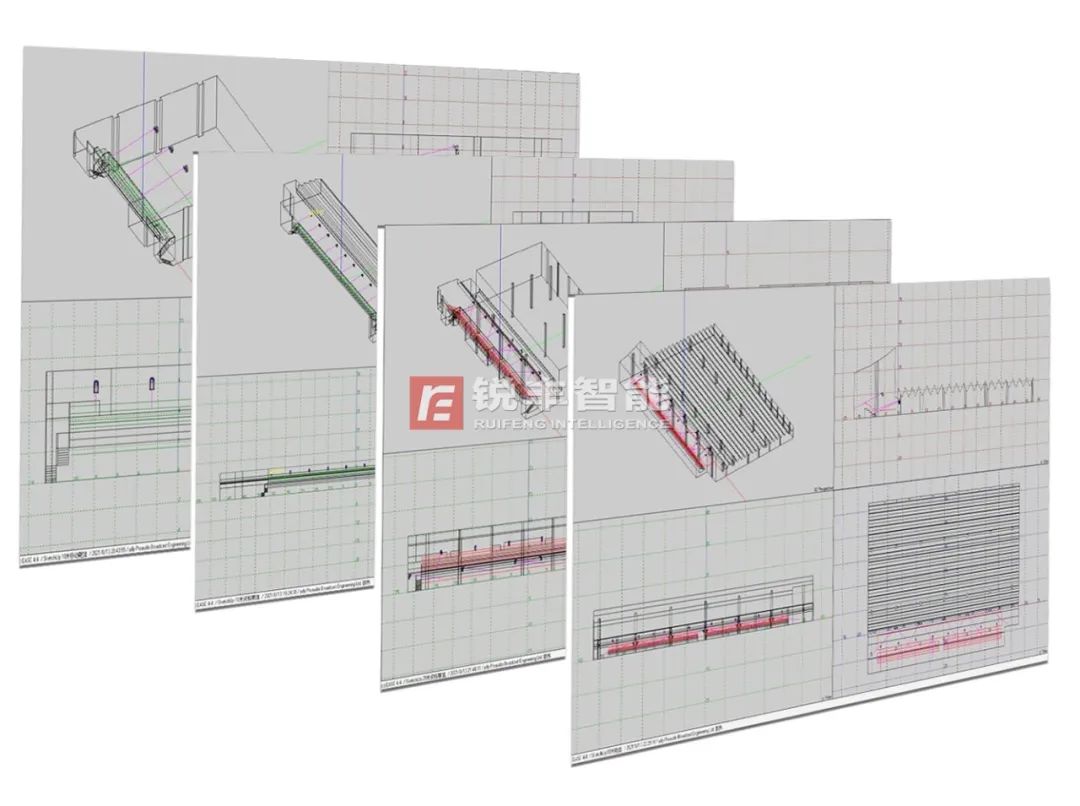

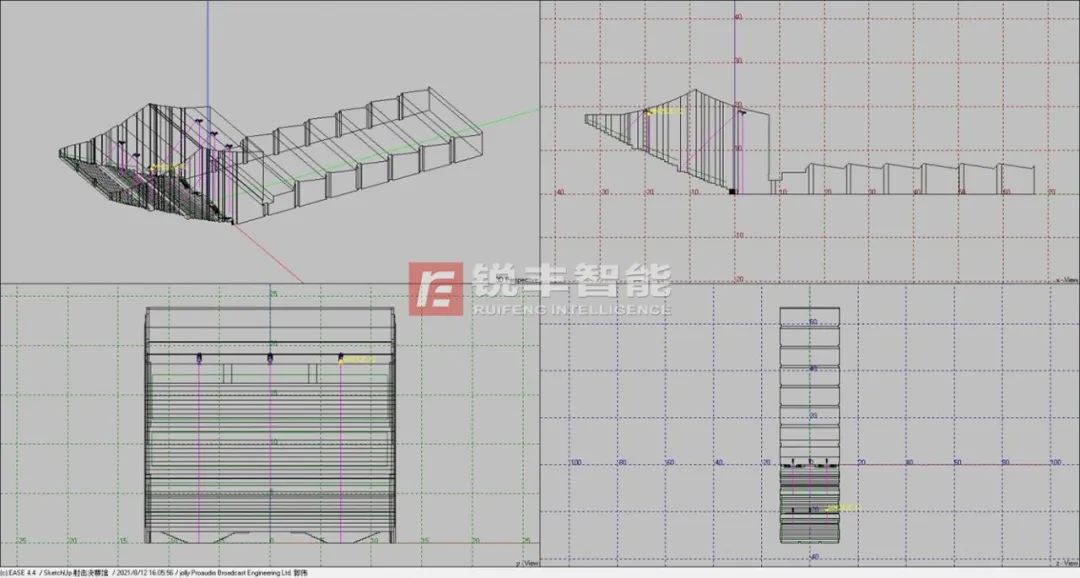

射擊決賽館音箱指向性多角度視圖

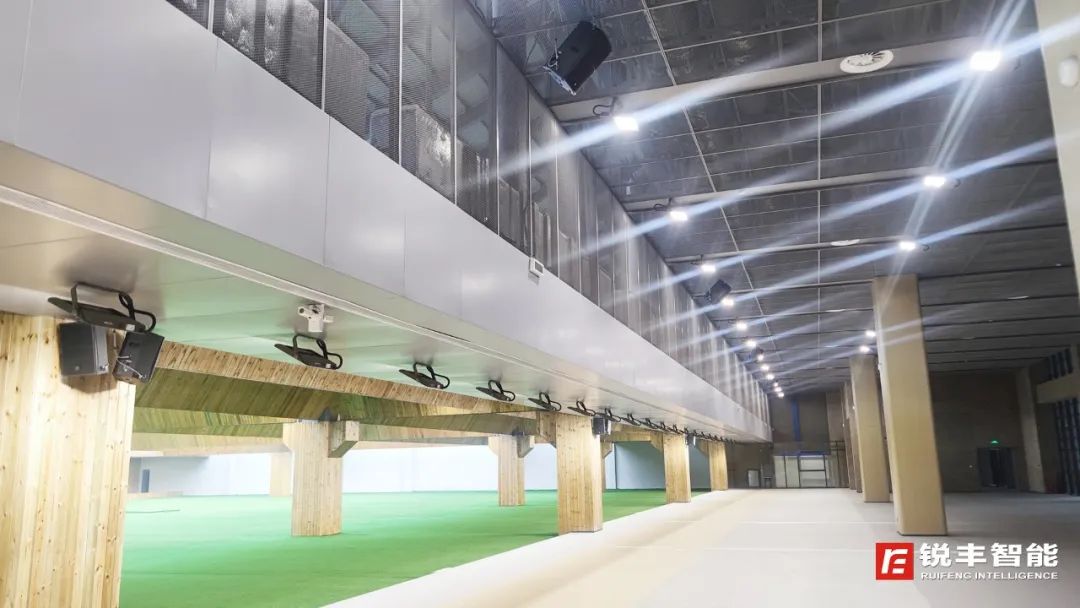

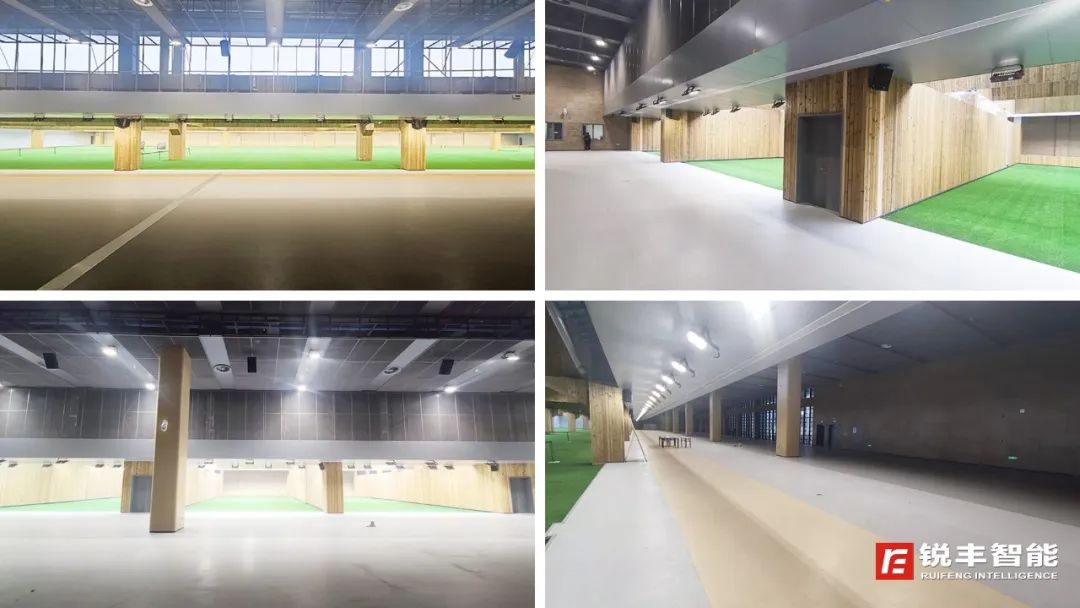

射擊10米館、射擊25米館、射擊50米館、射擊移動靶館靶館

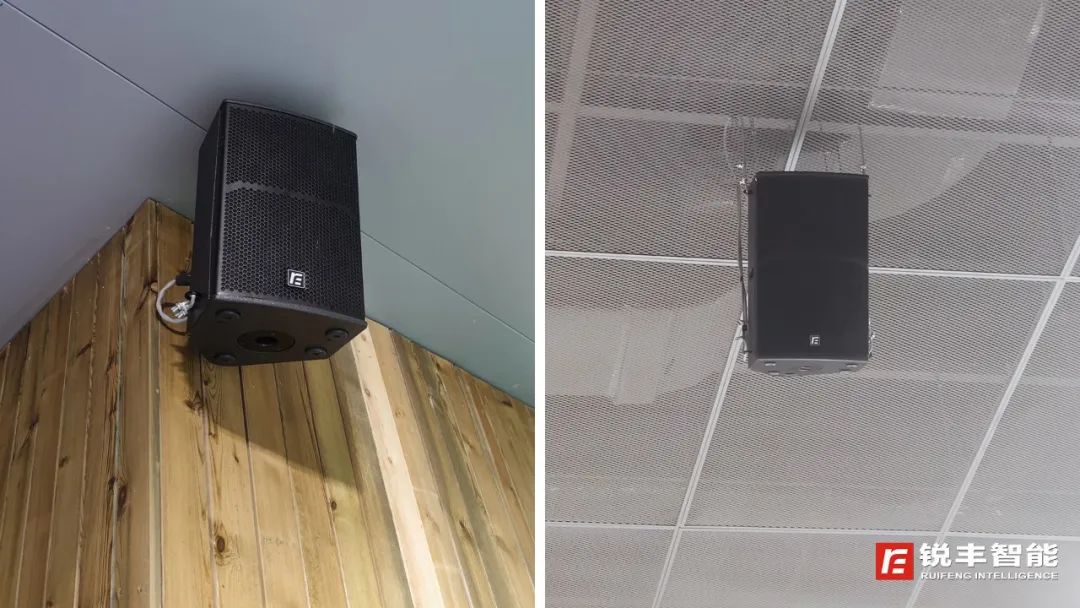

射擊10米館、射擊25米館、射擊50米館、射擊移動靶館等均選用"RF"TX多功能系列音箱。其中，射擊10/20/50米館是一個承擔步槍三種姿勢（跪姿、臥姿、立姿）比賽的半露天場地。室內設計采用工業風的設計思路，射擊區域室外半露天場地地面采用人造草皮鋪設，露天上空采用戶外生態木鋪設，起到阻擋視線作用，防止比賽人員射擊時將子彈射向天空。比賽區域、觀眾區域均墻面采用木絲吸音板和水泥漆。
